Innentüren für Passivhäuser
Unser Passivhaussystem Innentüren:
Überströmöffnungen bei Wohnungslüftungsanlagen in Innentüren
1. Kriterien für Überströmöffnungen
2. Ausführungsarten
1. Kriterien für Überströmöffnungen
Da die Luftströmung zwischen den Räumen der Zuluft-, Überström- und Abluftzone
nicht durch geschlossene Innentüren behindert werden darf, müssen alle Räume
unverschließbare und richtig dimensionierte Überströmöffnungen haben. Dies können
beispielsweise Überströmgitter in den Türen, Fugen zwischen Türzarge und Wand
oder Schlitze unter Türblättern sein. Der Druckverlust sollte nicht größer als 1 Pa sein,
da sonst auch bei dichter Gebäudehülle die Lüftungswärmeverluste durch erzwungene
In- oder Exfiltration bedeutend werden können. Bei türspaltähnlichen Öffnungen sollte
eine Strömungsgeschwindigkeiten von maximal 1 m/s eingehalten werden, bei
kleinerer Dimensionierung oder komplexeren Geometrien muss der Druckverlust im
Einzelfall näher bestimmt werden.
• Druckabfall (Grenzwert 1 Pa, hilfsweise Strömungsgeschwindigkeit ? 1 m/s)
• Schallschutzniveau (dem sonstigen baulichen Schallschutzniveau angepasst)
• Zugluftfreiheit (im Bad im Stehbereich vor Dusche und Waschbecken)
• kein Kurzschluss zu Zuluft- oder Abluftdurchlässen
2. Ausführungsarten
Schlitze unter Türblättern
In der Sanierung stellen gekürzte Türblätter i.d.R. die einfachste Art der Überströmöffnung
dar. Der Luftschallschutz sollte dem der Innentüren und Innenwände
entsprechen. Bei normalen Wohnungsinnentüren ist von daher ein Spalt an der
Unterkante des Türblatts bis 1,5 cm Höhe vertretbar, der hydraulisch für einen
Volumenstrom bis ca. 40 m
Öffnungen vorzusehen (z.B. herausgenommene obere Lippendichtung der Tür).

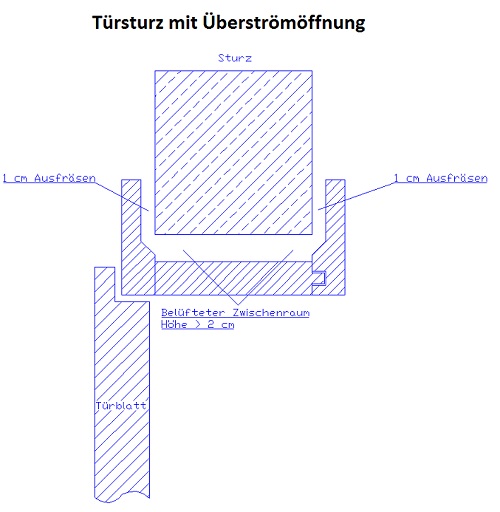

Überströmung im Bereich der Türzargen
Werden im Rahmen der Sanierung die Türen erneuert, kann als Alternative zu
gekürzten Türblättern auch eine Überströmöffnung im Bereich der Türzargen
vorgesehen werden. Durch um ca. 2 cm höheren Einbau des Türsturzes und Ausfräsen
der Rückseite der oberen Querteile der Türzargen, entstehen nur geringe Kosten.
Überströmgitter
Bei höheren Volumenströmen (ab etwa 60 m³/h) empfiehlt sich der Einbau von
Lüftungsgittern mit einem freien Querschnitt von 150 cm² (entspr. DIN 18017-3) in die
Türblätter. Diese sind in vielen Varianten und verschiedenen Designs lieferbar.
Schallgedämmte Überströmöffnungen
Bei höheren schalltechnischen Anforderungen müssen spezielle Elemente beispielsweise
in die Wände oder im Bereich abgehängter Decken eingebaut werden.
Diese können auch kaum sichtbar und mit einer indirekten Beleuchtung montiert werden, und fügen sich somit als dezentes Highlight ins Raumbild ein.
Unsere Innentüren mit Überströmöffnung sind in fast jeder Variante und fast jedem Design die unserem Standart Innentürprogramm lieferbar.
Gern beraten wir Sie ausfürlich darüber.
